Ce message indique que le parafoudre sélectionné ne supporte pas une surtension temporaire (Ut) suffisante au regard du schéma de liaison à la terre de l’installation et de son mode de raccordement.
La vérification de Uc est faite à partir de la NF C 15-100-1, mais pour Ut, les valeurs à respecter sont précisées dans le guide UTE C 15-443.
Cela signifie que même si le parafoudre a une valeur Uc correcte, il peut malgré tout être inadapté si sa tenue aux surtensions temporaires Ut est trop faible.
Pourquoi elec calc affiche cette anomalie ?
L’anomalie apparaît lorsque la valeur Ut du parafoudre choisie est inférieure à la valeur minimale requise pour le schéma de liaison à la terre considéré.
Par exemple, selon le mode de raccordement du parafoudre :
Exemple :
Vous modélisez une installation en schéma TN-S.
Le parafoudre sélectionné possède une tenue Ut de 300 V.
Or, dans ce cas, la valeur minimale attendue est de 334 V.
elec calc affiche donc le message d’anomalie. Pour corriger l’anomalie, il faudra remplacer ce parafoudre par un modèle ayant une Ut ≥ 334 V.
Conclusion :
En pratique, ce message ne signifie pas forcément que le parafoudre est absent, mais qu’il n’est pas adapté au régime de neutre et à son mode de raccordement.
La correction consiste donc à sélectionner un parafoudre dont la tenue temporaire Ut est conforme aux valeurs attendues.

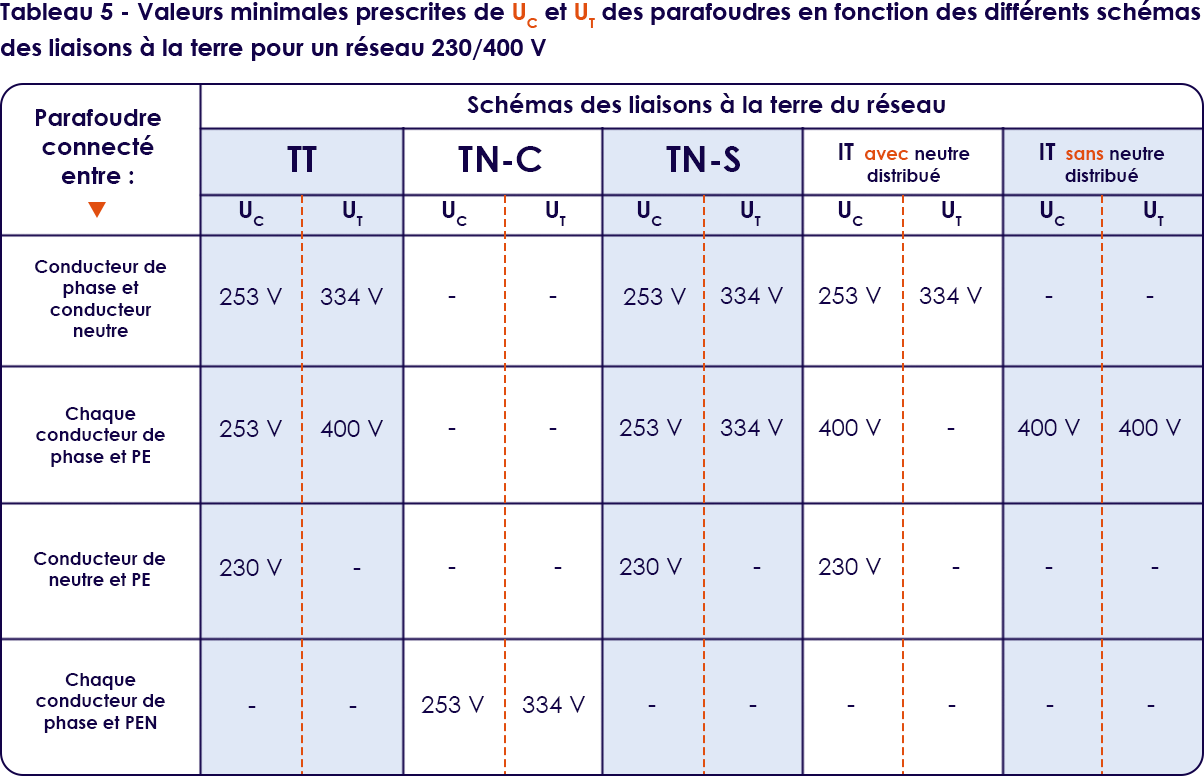

Vous pouvez retrouver les valeurs minimales ci-dessous dans le tableau 5 issu du guide UTE C 15-443 :
