Lorsqu’un parafoudre est prescrit pour la partie d.c. d’une installation PV, il est toujours installé dans le tableau situé le plus proche de l’onduleur.

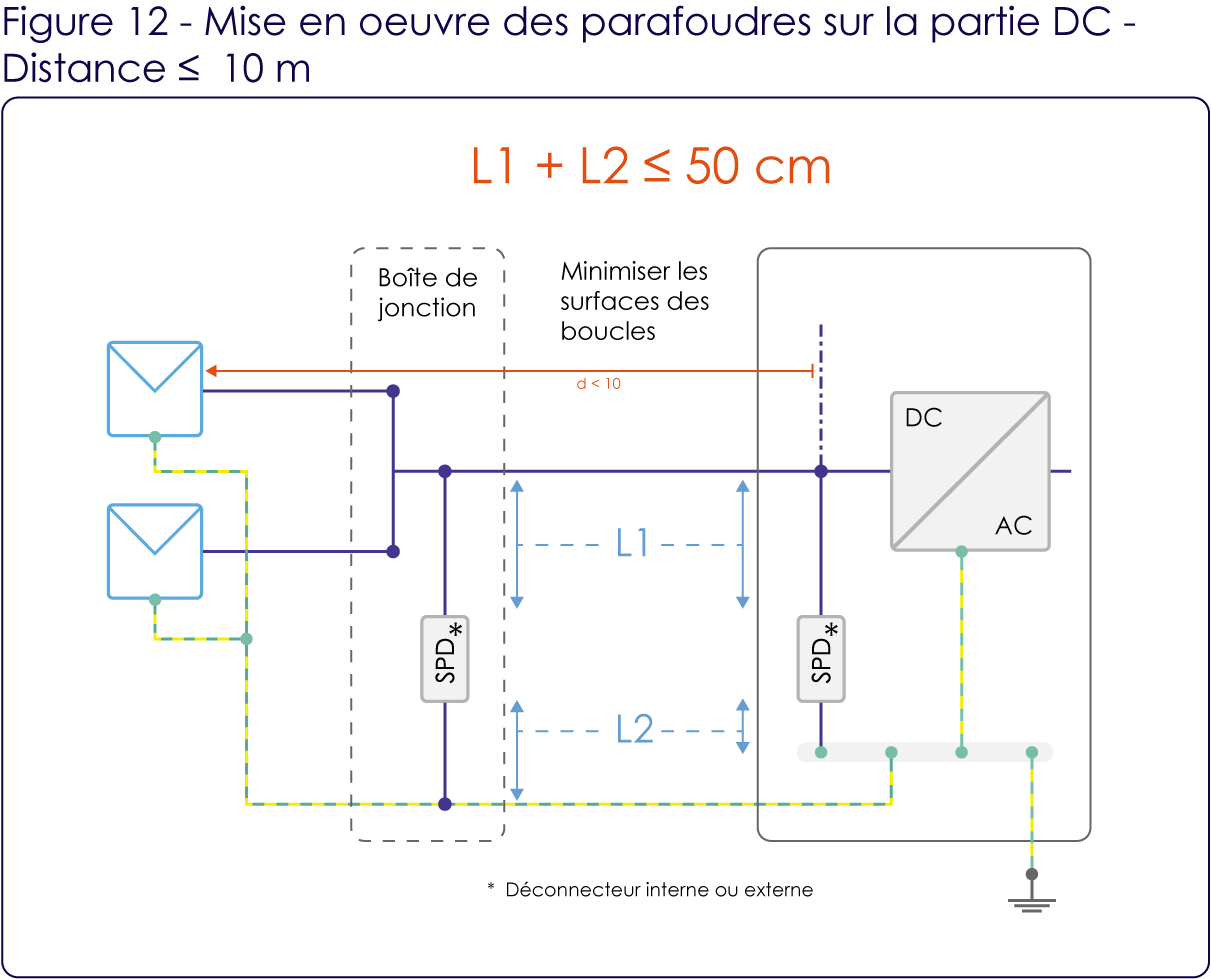

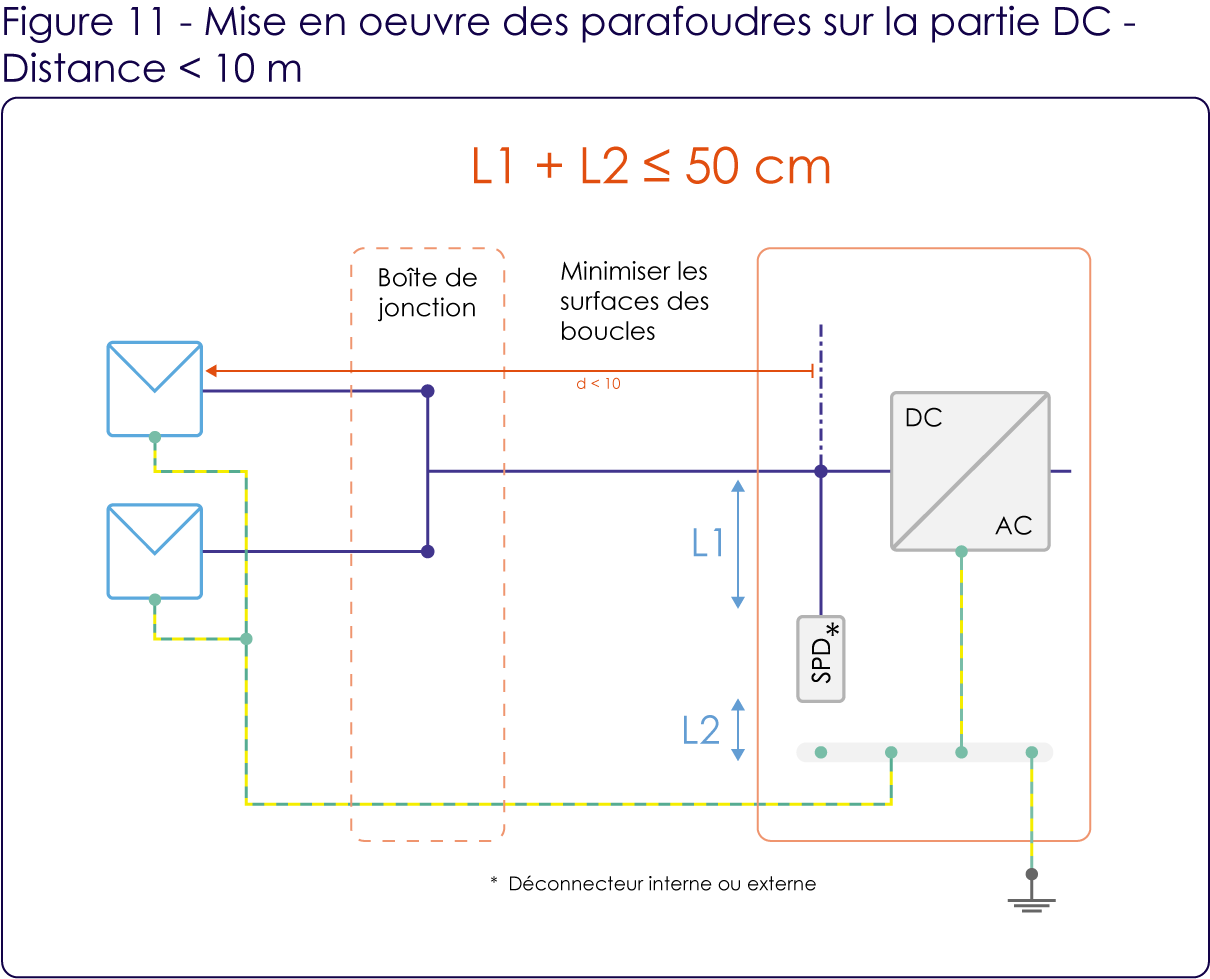

Selon le guide UTE C 61-740-52, la tension vue par les équipements dépend de leur éloignement relatif au parafoudre. Au-delà de 10 m (voir Figures 11 et 12), la valeur de cette tension peut être doublée sous l’effet de résonances (phénomènes d’amplification du fait des fréquences élevées des surtensions d’origine foudre).
Dans ce cas, un second parafoudre est nécessaire au plus près des modules si le niveau de protection Up du parafoudre localisé à proximité de l’onduleur est supérieur à 50% de la tension de tenue aux chocs du champ photovoltaïque Uw (Voir Tableau 10 du paragraphe 13.3.2.4 de la norme NF C 15-712-1 – Ci-après)

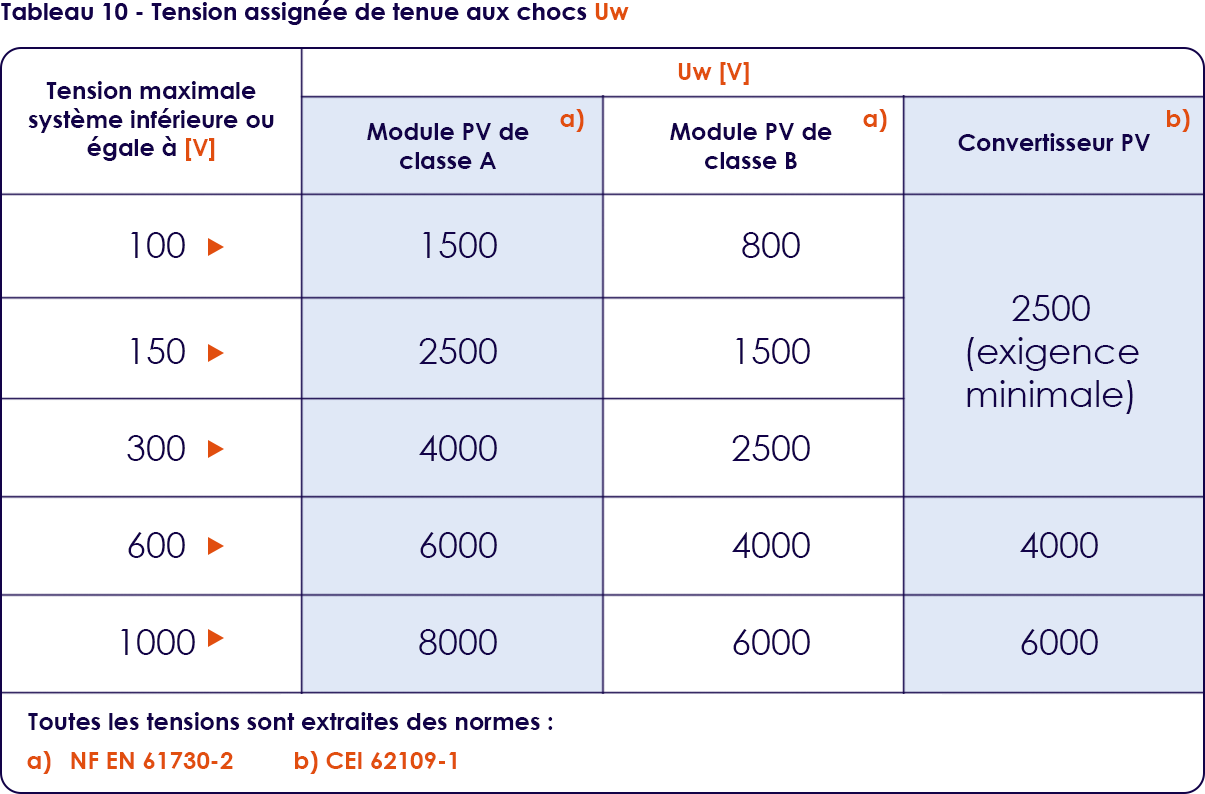

13.3.2.4 – Choix de Up : La valeur de Up doit être inférieure à 80% de la valeur de la tension assignée de tenue aux chocs des matériels à protéger. La tension assignée de tenue aux chocs Uw pour les modules et les équipements de conversion est donnée dans le Tableau 10.
Pourquoi elec calc affiche cette anomalie ?
L’anomalie apparaît donc dès lors que la distance entre les modules et un parafoudre dépasse 10m.
Exemple :
La distance entre le champ PV et le parafoudre est de 35m, il faut donc prévoir d’installer un second parafoudre à moins de 10m des modules, dans une boîte de jonction par exemple et matérialisée par un répartiteur dans elec calc.
Si la classe et la tension de tenue aux chocs du module permettent de s’affranchir d’un second parafoudre alors il est possible d’utiliser une justification comme celle-ci par exemple :
« La classe du module permet de vérifier que le niveau de protection du parafoudre est inférieur à 50% de la tension de tenue aux chocs des modules photovoltaïques. »
Conclusion :
En pratique, ce message ne signifie pas forcément que le parafoudre est absent, mais qu’il n’est pas suffisant pour protéger l’intégraltié de l’installation. Il convient d’apporter la preuve permettant de justifier qu’il est suffisant pour protéger toute l’installation ou ajouter d’autres parafoudres dans l’installation.
Note : la norme UTE C 61-740-52 ayant été annulée, ces contrôles sont conservés à titre préventif dans l’attente de la publication d’un document de remplacement.
